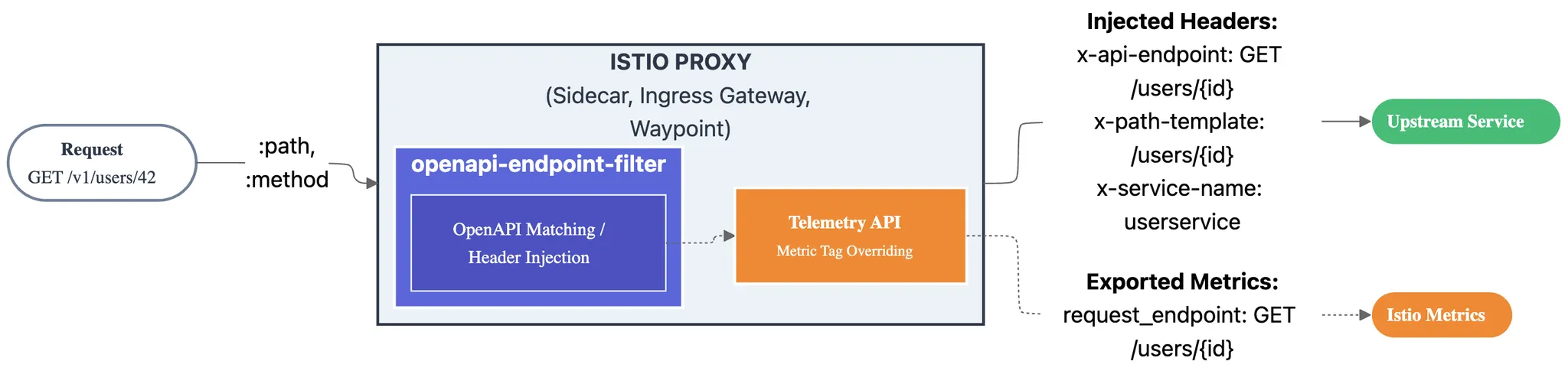

openapi-endpoint-filter 동작 구조. API 식별자(예: /users/{id})를 request header와 Istio metric label로 삽입한다.
Introduction
아래의 openapi-endpoint-filter 에 대한 간단한 소개와 README에서 다루지 못했던 제작 동기이다.
일단 openapi-endpoint-filter 가 무엇인지는 아래의 README heading 문구가 잘 나타내는데, 부연하자면 Istio metric이 다루는 최소 단위는 workload(Deployment, StatefulSet 등) 또는 pod이기에, 실세계에서 유용한 API 단위의 metric 식별이 상당히 아쉽다. 이를 해결한다.
Rust 기반의 Proxy-Wasm 필터로, OpenAPI operation(예: GET /users/{id})을 request header에 삽입합니다. 이 header는 Istio Telemetry API를 통해 Istio 메트릭 레이블 로 매핑될 수 있으므로, 결과적으로 카디널리티 폭발 없이 엔드포인트 수준의 관찰 가능성을 확보가 가능합니다.
참고로 동일한 이슈를 다루는 Istio 공식 문서 가이드가 있지만, 이는 정규 표현식과 스캔 작업에 의존하므로 성능 문제가 발생하여 사실 상 운영 환경에서는 사용이 불가능하다. 무엇보다 OpenAPI spec을 그대로 사용하는 것이 아니기에 OpenAPI의 path template을 정규 표현식 기반으로 변환해야하기도 한다.
openapi-endpoint-filter 가 무엇을 해결하나
한마디로 표현하자면 Istio의 API 단위 관찰성 부재 이슈에 대한 해결이다.
•
Istio request.url_path의 한계: 예컨데 /users/123과 users/456 은 동일 API 호출임에도 서로 다른 API로 식별된다. 나아가 metric backend의 카디널리티 폭발 이슈로 인해 사실 상 사용이 불가하다.
•
OpenAPI spec과의 연동성 없음: API 관리의 근간을 마련하는 표준 도구는 OpenAPI이지만, Istio는 OpenAPI와의 연동성에 대한 고려가 전혀 없다(없는게 사실 당연하지만).
•
공식 문서가 제시한 해결안의 성능 이슈:
IstioClassifying Metrics Based on Request or Response 는 attributegen 이란 plugin을 통해 API 단위의 Istio metric을 얻는 방법을 논하지만, 서두에서 논했듯 성능 문제로 인해 사실 상 운영 환경에서 사용이 불가능하다.
IstioClassifying Metrics Based on Request or Response 는 attributegen 이란 plugin을 통해 API 단위의 Istio metric을 얻는 방법을 논하지만, 서두에서 논했듯 성능 문제로 인해 사실 상 운영 환경에서 사용이 불가능하다.무엇보다 중요한건, Istio Ingress Gateway는 API Gateway로서의 근원적 feature는 죄다 포함하고 있어 여기에 응용 관점의 부가 도구만 추가하면 API Gateway로서 운용도 충분히 가능하고, 이게 가능하다면 아키텍처 관점에서 최선일 듯 한데, 결정적으로 빠진 퍼즐 하나가 있다면 API 단위 관찰성이란 점이다. 즉, openapi-endpoint-filter 는 Istio Ingress Gatetway를 API Gateway로 사용할 ‘징검다리’를 제공한다.
상기 이슈 해결에 대한 그 간의 요구
사실 Istio metric을 사용하면 이러한 API 단위 관찰성에 대한 필요는 자연스럽게 떠올려지기 마련인데 그간 뚜렷한 해결안이 없던 것이 이해가 안될 지경이다. 죄다 상용 API Gateway 사용으로 해결본건지… 아래는 이 요구의 목록인데 5년 넘게 반복된 요구로 보인다.
•
•
openapi-endpoint-filter 예제
아래는 README의 내용 중 일부로, openapi-endpoint-filter 사용 시 구체적으로 어떤 결과를 나타내는지를 나타내는 예제이다.
Header injection
openapi-endpoint-filter 설정 후 request traffic 발생 시 API가 식별된 request header와 Istio metric label을 보여준다.
# openapi-endpoint-filter 설정: WasPlugin Config (일부)
pluginConfig:
services:
- name: userservice
servers:
- url: <https://api.example.com/v1>
paths:
/users/{id}: {}
# Istio로의 request 예
:method: GET
:authority: api.example.com
:path: /v1/users/42
# openapi-enpdoint-filter 연산 결과: request에 하기 header 추가
x-api-endpoint: GET /users/{id}
x-path-template: /users/{id}
x-service-name: userservice
# openapi-enpdoint-filter 연산 결과: Istio metric에 추가된 서비스, API 식별 labels
istio_requests_total{
request_endpoint="GET /users/{id}",
request_path_template="/users/{id}",
request_service="userservice",
request_method="GET", # Istio Telemetry API가 생성
request_host="api.example.com" # Istio Telemetry API가 생성
}
YAML
복사
Server variables
OpenAPI spec의 servers , variable 을 인식하여 host를 API 식별 key로 사용한 모습을 보여준다.
# openapi-endpoint-filter 설정: WasPlugin Config (일부)
pluginConfig:
services:
- name: userservice
servers:
- url: https://{env}.example.com/v1
variables:
env:
default: api
enum: [api, staging]
paths:
/users/{id}: {}
# Istio로의 request 예(동일 endpoint를 호출하지만 host가 다름)
:method: GET
:authority: api.example.com
:path: /v1/users/42
:method: GET
:authority: staging.example.com
:path: /v1/users/42
# openapi-enpdoint-filter 연산 결과: request에 하기 header 추가
x-api-endpoint: GET /users/{id}
x-path-template: /users/{id}
x-service-name: userservice
# openapi-enpdoint-filter 연산 결과: Istio metric에 추가된 서비스, API 식별 labels
istio_requests_total{
request_endpoint="GET /users/{id}",
request_path_template="/users/{id}",
request_service="userservice",
request_method="GET", # Istio Telemetry API가 생성
request_host="<api.example.com | staging.example.com>" # Istio Telemetry API가 생성
}
YAML
복사
